ちょっと、そこ！私はインスリン注射器金型のサプライヤーです。今日はインスリン注射器金型の冷却時間を最適化する方法についてお話したいと思います。これは製造プロセスにおいて重要な側面であり、これを正しく行うことで効率と製品の品質を大幅に向上させることができます。
冷却時間が重要な理由
まず、冷却時間がなぜそれほど重要なのかを理解しましょう。金型を使用してインスリン注射器を製造する場合、溶融したプラスチックが金型のキャビティに注入されます。その後、冷却して固化し、注射器の形状にする必要があります。冷却時間が短すぎるとプラスチックが完全に固まらず、反りや収縮、寸法精度の低下などの不具合が発生します。一方、長すぎると生産サイクルが遅くなり、コストが増加し、全体的な生産性が低下します。
冷却時間に影響を与える要因
インスリン注射器金型の冷却時間に影響を与える可能性のある要因がいくつかあります。一つずつ見ていきましょう。
材料特性
インスリン注射器に使用されるプラスチックの種類は大きな役割を果たします。プラスチックが異なれば、熱伝導率、比熱、融点などの熱特性も異なります。たとえば、一部のプラスチックは熱伝導率が高く、熱をより速く伝え、より速く冷却することができます。比熱が高いものもあります。つまり、温度を変化させるためにより多くのエネルギーが必要となり、冷却時間が長くなります。
金型設計
金型自体の設計も重要です。金型の壁の厚さ、冷却チャネルのレイアウト、金型全体の形状はすべて、プラスチックの冷却速度に影響を与える可能性があります。適切な冷却チャネルを備えた適切に設計された金型は、均一な冷却を保証し、冷却時間を短縮できます。たとえば、冷却チャネルの間隔が遠すぎたり、流路が不十分な場合、熱伝達が非効率になり、冷却時間が長くなります。
射出成形プロセスのパラメータ
射出温度、射出圧力、保持圧力などのパラメータも冷却時間に影響を与える可能性があります。射出温度が高すぎると、プラスチックが冷却するのに時間がかかります。同様に、保持圧力が長時間維持されると、プラスチックが半溶融状態に長時間留まり、冷却時間が長くなる可能性があります。
冷却時間を最適化するための戦略
適切な素材を選択する
前述したように、材料特性は冷却時間に大きな影響を与える可能性があります。インスリン注射器用のプラスチックを選択するときは、その熱伝導率を考慮する必要があります。たとえば、ポリプロピレン (PP) は他のプラスチックに比べて熱伝導率が比較的良いため、インスリン注射器によく使用される材料です。これにより、冷却時間が短縮され、全体の冷却時間が短縮されます。
金型設計の最適化
冷却チャネルのレイアウト
冷却チャネルのレイアウトは重要です。プラスチックから効果的に熱を除去できるようにチャネルを設計する必要があります。一般的なアプローチの 1 つは、バッフルまたはスパイラル冷却チャネル設計を使用することです。これらの設計により、冷却媒体 (通常は水) と金型の間の接触面積が増加し、熱伝達効率が向上します。たとえば、スパイラル冷却チャネルにより、金型キャビティ周囲の冷却水の流れがより均一になり、冷却時間が短縮されます。
金型の肉厚
金型の壁の厚さにも注意する必要があります。壁が薄いほど熱をより速く伝えることができますが、射出圧力に耐えられる十分な厚さも必要です。良好な熱伝達と構造的完全性の両方を確保するための適切なバランスを見つける必要があります。
射出成形プロセスパラメータの微調整
射出温度
射出温度を最適なレベルに設定する必要があります。これには、プラスチック素材についての十分な理解が必要です。射出温度を妥当な範囲内で下げることにより、冷却プロセス中に除去する必要がある熱量を減らすことができ、冷却時間を短縮できます。ただし、より低い温度でもプラスチックが金型キャビティにスムーズに流入できることを確認する必要もあります。
保持圧力と保持時間
保持圧力と保持時間は慎重に制御する必要があります。プラスチックが金型キャビティに充填されると、冷却時のプラスチックの収縮を補うために保持圧力が使用されます。しかし、あまりにも長く圧力を維持すべきではありません。保持時間を短縮することで、プラスチックの冷却をより早く開始できるようになり、全体の冷却時間を短縮できます。
高度な冷却技術を使用する
コンフォーマル冷却
コンフォーマル冷却は、金型の冷却効率を大幅に向上させることができる高度な技術です。従来のストレートなドリル冷却チャネルを使用する代わりに、コンフォーマル冷却チャネルは金型キャビティの形状に従うように設計されています。これにより、より均一な冷却とより速い熱伝達が可能になります。インスリン注射器の型の場合、注射器の形状が比較的複雑であるため、コンフォーマル冷却は特に有益です。コンフォーマル冷却を使用することで、プラスチックのすべての部分が確実に同じ速度で冷却され、冷却時間が短縮され、製品の品質が向上します。
冷却媒体
別の冷却媒体を使用することも検討できます。水は最も一般的に使用される冷却媒体ですが、グリコールと水の混合物など、他の液体も特定の状況ではより優れた冷却性能を提供できます。グリコールと水の混合物は凝固点が低く、比熱容量が高いため、一部の産業環境で役立ちます。
最適化された冷却時間の影響
インスリン注射器金型の冷却時間を最適化すると、いくつかの利点が得られます。まず第一に、生産効率を高めることができます。冷却時間を短縮することで、各射出成形プロセスのサイクルタイムを短縮でき、一定期間により多くのインスリン注射器を生産できるようになります。これは、市場で高まるインスリン注射器の需要を満たすのに役立ちます。
第二に、製品の品質を向上させることができます。均一かつ急速に冷却することで、反りや収縮などの欠陥の発生を軽減し、インスリン注射器の寸法が正確で、表面が滑らかに仕上げられるようにします。これはシリンジが適切に機能するために非常に重要です。

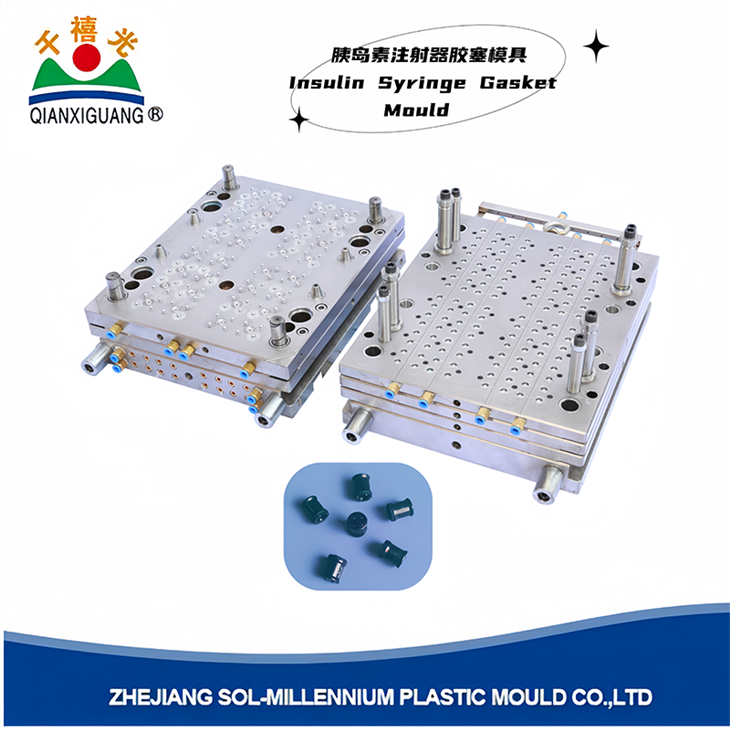

私たちに興味があるならインスリン注射器ガスケット金型、インスリン注射器プランジャー金型、 またはインスリン注射器バレル金型金型の冷却時間を最適化する方法について詳しく知りたい場合は、調達やさらなる議論についてお気軽にお問い合わせください。
参考文献
- 『射出成形ハンドブック』O. Olabisi 著
- 「プラスチックの材料と加工」James F. Carley著
